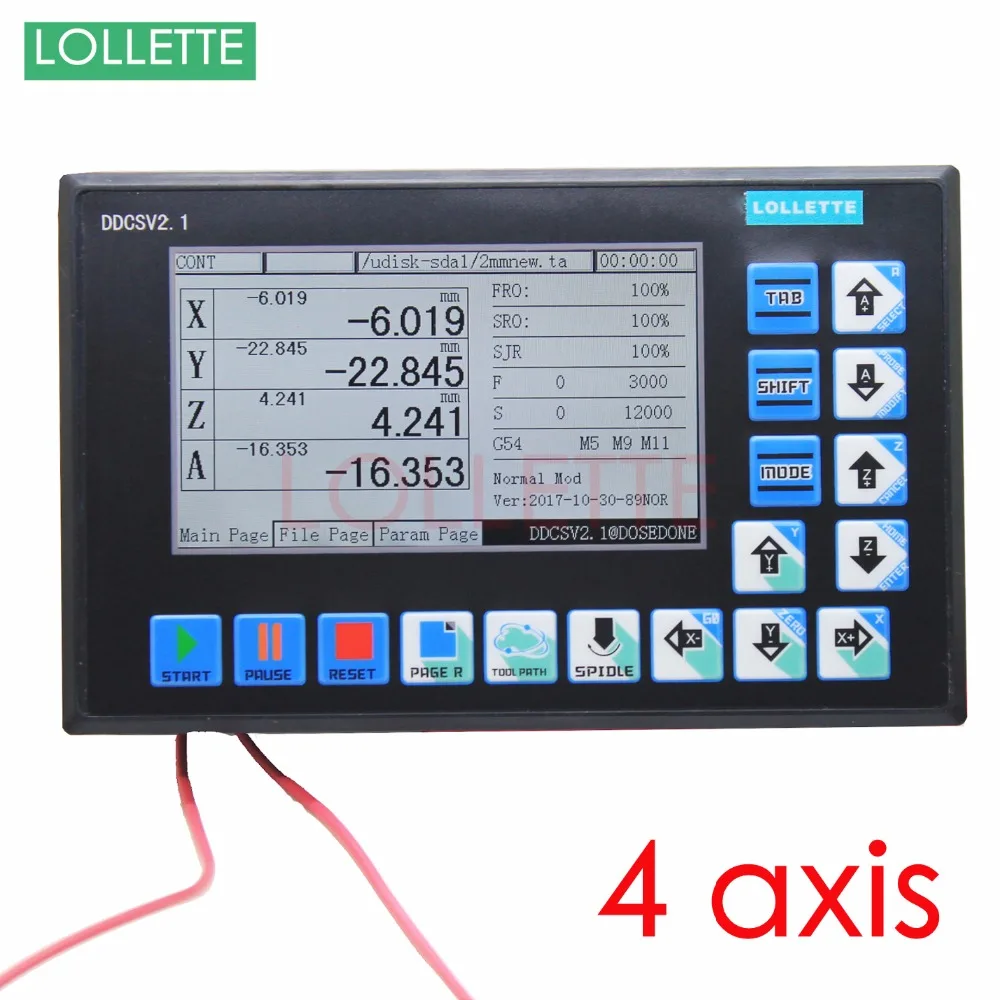

El CNC DigitalDream ha participado en la industria de control numérico durante 7 años, especializada en la investigación, trabajo de desarrollo y producción de varios sistemas CNC (Control numérico de ordenadores) con alta calidad y alta fiabilidad. Puede producir el motor DC sin escobillas común, controlador de motor paso a paso, así como el Sistema 1 axisCNC al sistema de 6 axesCNC.
El DDCSV2.1 es el controlador de movimiento 4 ejes Y 4 ejes que ha sido investigado y desarrollado por CNC más rápido durante cuatro años. El período de control de cada posición es sólo de 4 milisegundos, con una alta precisión de control. El pulso de salida uniaxial más alto es de 500 kHz y la anchura del pulso se puede ajustar. Soporta el motor de paso a paso común y el motor servo.
El sistema de control numérico DDCSV2.1 adopta el marco de diseño ARM + FPGA. El brazo puede terminar la parte de la interfaz humana-computadora y el análisis de código y la FPGA puede terminar parte del algoritmo subyacente y el pulso de control generan, con el diseño razonable, control fiable y fácil operación.
La estructura de diseño del panel de DDCSV2.1 es racional. La operación común fuera de línea sólo puede terminar por 17 llaves y soporta la FANUC con alta universalidad para ser compatible con el código G. Esta especificación introduce el método operativo del sistema CNC especial de la máquina de caving, dcdsv2.1 y la conexión de la máquina herramienta, así como las especificaciones de operación. Por muchas representaciones gráficas y ejemplos, los usos pueden aprender rápidamente a usar el sistema CNC DDCSV2.1.
1: la señal de entrada se modifica para apoyar el interruptor NPN;
2: Límite de apoyo y el hogar comparte el puerto de entrada;
3: Utilice el FLASH más estable, para asegurar que ninguna pérdida de programa;
4: Algoritmo de actualización, soporte de interpolación suave, Versión Modificada V1.1 del arco
Interpolación error;
5: Actualice el módulo de potencia, el sistema es más estable.
Soporta G0 G1 G2 G3 G17 G18 G19 G20 G21 G54 G55 G56 G57 G58 G59 G81 G82 G83 G90 g91 G98G99Este manual introduce el método de operación del dcdsv1, la máquina herramienta y el procedimiento de operación de la máquina herramienta. A través de un gran número de ilustraciones y ejemplos del uso del DDCSV1 puede aprender a usar lo más rápido el sistema del CNC.
Parámetro de rendimiento:
- Interfaz de entrada digital ordinaria de aislamiento de acoplamiento de 16 circuitos
- Interfaz de entrada digital ordinaria de aislamiento de acoplamiento optoacoplador de 3 circuitos
- Interfaz de salida de 1-10 V puerto de control del husillo con cantidad analógica (se puede modificar como salida PWM );
- Soporta el control de motor paso a paso de 4 ejes, la salida de pulso de control más alta del eje único es500 kHz;
- ARM9Chip de control principal;
- FPGAAlgoritmo core chip;
- 4,3 pulgadas TFTRelación de resolución: 480*272;
- 17 operacionales;
- El equipo de control principal es la entrada de energía de 18 V-32 V, la capacidad actual es necesaria para no ser inferior a 0.5A;
- Soporta el disco flash USB para leer el código G, y el tamaño de G codefle no tiene ningún requisito;
- Esté equipado con puerto MPG y soporte de pantalla digital MPG, así como apoyar al MPG general en el mercado.
- Soporta la clave del panel con operación manual de eje único, paso manual y contacto;
- Apoyar el funcionamiento de rápidamente especificar la posición de funcionamiento;
- Apoyar los sistemas de coordenadas múltiples (con función de ahorro automático en caso de corte de energía);
- Admite la función de guardar los datos automáticamente después del apagado (presione el inicio para guardar automáticamente los datos en la operación, guardar automáticamente los datos después del apagado)
Apariencia externa, estructura y tamaño:
- El DDCSV2.1 adopta la estructura de la cáscara integrada, que puede perforar un agujero cuadrado en el gabinete del equipo y luego insertar este equipo en el agujero del Escudero.
- Utilice dos mecanismos de bloqueo desde el interior puede reparar este equipo en el gabinete del equipo, con fácil instalación. La figura de dimensión de la apariencia externa del producto es como la imagen 1-1 y la imagen 1-2.
- El tamaño del panel del producto es 163mm * 102mm * 5mm;
- El tamaño del cuerpo principal es 156mm * 93mm * 45mm;
- El tamaño del agujero cuadrado instalado en el gabinete del equipo es 156mm * 93mm
El paquete incluye:
- 1x4 ejes controlador de movimiento
- 1 x unidad Flash USB
- 1 x USBCable de extensión
G00 posicionamiento rápido
G01 lineal virutas
G02 círculo Shun/virutas espiral
G03 círculo inverso/virutas de espiral
G04 pausa
G12 agujas del reloj circular virutas
G13 izquierda virutas
X17 plano de interpolación circular es XY
G18 plano de interpolación ZX
G19 plano de interpolación plano YZ
G20 pulgadas programación
G21 programación Metric
Punto de referencia G28 a través del punto intermedio
G40 compensación de radio de herramientas cancelar
G41 compensación cortador de radio de la herramienta izquierda
G42 compensación de corte de radio de la herramienta correcta
G43 compensación de longitud de la herramienta positiva
G44 negativo compensación
G49 cancelar compensación de longitud
Sistema de coordenadas de usuario G53-G59 1-6
G81 perforación ciclos
G82 agujero abajo suspender los ciclos de perforación
Perforación ciclo G83 chip
Modo de programación de coordinación absoluta G90
Modo de programación de coordenadas Incremental G91
G92 sistema de coordenadas predeterminado G92 se puede utilizar para ajustar la posición del sistema de coordenadas de la pieza
Unidades de programación G94/modo de alimentación mínima
G98, modo de retención de ciclo fijo G99 para G80-G83, puede establecer cuando se completa la perforación, es volver a la posición Z o posición de R
