Paquete 1 incluye:

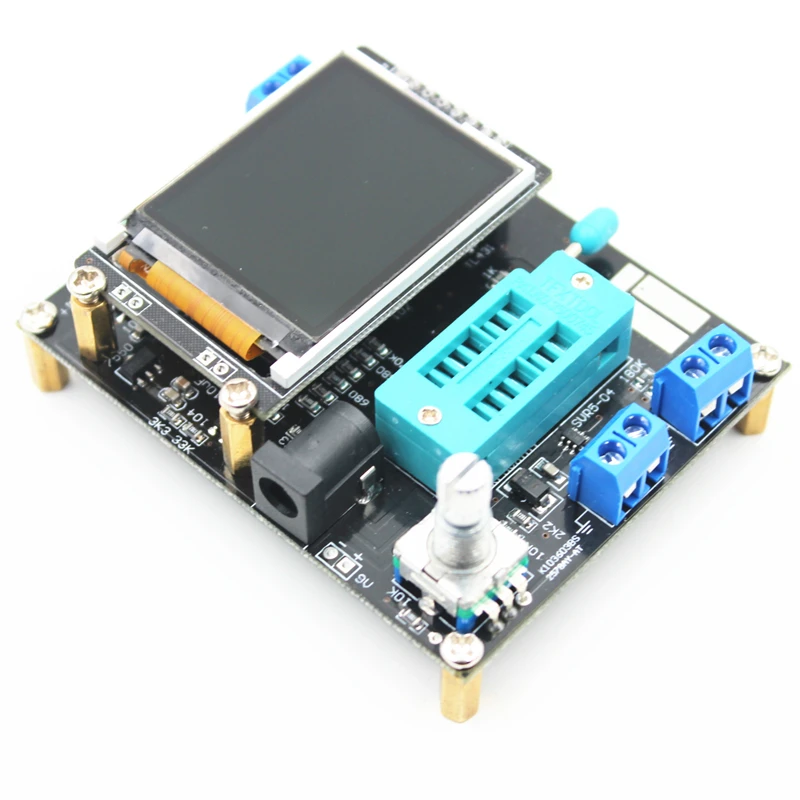

1 * probador de Transistor ensamblado completo
Paquete 2 incluye:
1 * probador de Transistor ensamblado completo
1 * DIYCaja de acrílico
Potencia:
Comprobador de Transistor se puede alimentar desde 6,8 V-12 V DC. Esto puede ser logrado por una batería de 9 V capa. Dos 3,7 V
Batería de iones de litio en serie. O adaptador de CA. Cuando el poder se enciende, la corriente es de 30 mA a DC 9 V.
Control:
Comprobador de Transistor es control por un "encoder de pulso giratorio con interruptor", o corto por "RPEWS", este componente tiene cuatro
Modo de operación, un poco tiempo presione la perilla, prensa y espera, izquierda y derecha girar la perilla.
Cuando el probador de Transistor se alimenta. Un corto tiempo de prensa de los RPEWS se encenderá en el probador de Transistor y comenzará una prueba.
El probador de Transistor esperará la entrada del usuario al final de una prueba.
Durante el final de la prueba, y antes de que se apague el auto. Una larga prensa o rotación de izquierda y derecha
Introduzca el menú de la función. En el menú de la función, un ">" a la columna izquierda para indexar el ítem del menú seleccionado. Para entrar en el específico
Función, sólo un clic los RPEWS. Dentro de la función específica, presione y mantenga la perilla de salida y volver a la función
Menú.
Prueba:
Los comprobadores de Transistor tienen tres puntos de prueba (TP1, TP2, TP3), dentro del zócalo de prueba, los tres son los siguientes.
Al lado derecho del zócalo de prueba es el pad de prueba SMT, también tiene número para identificar cada uno.
Cuando pruebe dos componentes (resistencia, condensador, inductor), las dos pistas pueden seleccionar cualquier punto de prueba. Si TP1 y TP3
Se selecciona, la prueba entrará en "modo de prueba de la serie" cuando se completa la prueba. Si no, la prueba comienza de nuevo por un tiempo.
Prensa RPEWS.
Atención: ¡todas las formas de controlar los condensadores antes de conectarlas al probador! El probador puede ser dañado
Antes de que lo cambies. Sólo hay una pequeña protección en los puertos del MCU.
Se requiere precaución Extra si intenta probar los componentes montados en un circuito. En cualquier caso, el equipo debe ser desconectado de la fuente de energía y usted debe estar seguro, que ningún voltaje residual permanece en el equipo.
Autoprueba y calibración:
La prueba de auto se puede preparar conectando los tres puntos de prueba juntos y empujando los RPEWS, el color de la
El LCD del probador cambiará a la fuente blanca y fondo negro. "Modo Autotest"... para comenzar la prueba.
RPEWS debe ser presionado de nuevo dentro de 2 segundos, de lo contrario el probador continuará con una medición normal.
Ahora se inicia la autoprueba, el Probador le pedirá el siguiente paso. Espera un momento hasta que la secuencia rápida "aislar las sondas", en
Ese tiempo elimina la conexión del Punto de prueba. El probador esperará, hasta que tenga sentido la desconexión. Entonces probador
Continúe el proceso de autoprueba. Si es la primera vez que utilice la prueba de auto (el probador de Transistor se reúne por sí mismo desde cero),
Probador pronto la cadena "1-|-3> 100nf", un condensador con cualquier capacidad entre 100nF y 20 y micro; F conectado A pin
1 y el pin 3 es necesario para la última tarea de calibración, debe conectar el condensador, no antes de que se muestre este texto. Con este
Se compensará la tensión offset del comparador analógico para una mejor medición de los valores de capacidad.
Especial Uso de sugerencias:
Normalmente el probador muestra el voltaje de la batería con cada comienzo. Si el voltaje cae por debajo de un límite, se muestra una advertencia
El voltaje de la batería. Si utiliza una batería recargable de 9 V, debe reemplazar la batería lo antes posible o debe
Recarga. El voltaje de suministro medido se mostrará en la fila 2 por 1 segundo con "VCC = x. xxV ". No puede repetir a menudo
Suficiente, los condensadores deben ser descargados antes de medir. De lo contrario, el Probador puede dañarse antes del botón Inicio
Se presiona. Si intenta medir los componentes en condición ensamblada, el equipo debe estar desconectado de
Fuente de alimentación. Además, debe estar seguro de que ningún voltaje residual reside en el equipo. Cada electrónica
¡El equipo tiene condensadores adentro!
Si tratas de medir pequeños valores de resistencia, debe mantener la resistencia de los conectores y cables en la mente. El
Calidad y condición de los conectores de enchufe son importantes, también la resistencia de los cables utilizados para la medición. El mismo está en
Fuerza para la medición ESR de condensadores. Con un cable de conexión pobre un valor ESR de 0.02ohm puede crecer hasta 0.61ohm.
No debe esperar muy buena exactitud de los resultados de la medición, especialmente la medición ESR y los resultados de
Medición de inductancia
Componentes con problemas:
Debe tener en cuenta al interpretar los resultados de la medición, que el circuito del comprobador de Transistor está diseñado para
Pequeña señal semiconductores. En la condición de medición normal la corriente de medición sólo puede alcanzar alrededor de 6 mA. Potencia
Los semiconductores suelen causar problemas por razón de la corriente residual con la identificación y la medición de la Unión
Valor de la capacidad. El probador a menudo no puede entregar suficiente corriente de encendido o corriente de retención para los tiristores de potencia o Triacs. Así que un
El tiristor puede ser detectado como transistor o diodo NPN. También es posible que se detecte un tiristor o Triacis como Desconocido.
Otro problema es la identificación de semiconductores con resistencias integradas. Así que base-el diodo emisor de un BU508D
No se puede detectar transistor por motivo de la resistencia interna conectada de 42ohm. Por lo tanto el transistor función
No puede ser probado también. El problema con la detección también se da con transistores Darlington de potencia. Podemos encontrar a menudo interno
Resistencias de base-emisor, que hacen difícil identificar el componente con la corriente de medición del tamaño inferior.
Medición de transistores PNP y NPN
Para la medición normal los tres pines del transistor se conectarán en cualquier orden a las entradas de medición de el
Transistor Tester. Después de empujar los RPEWS, el Probador muestra en row1 el tipo (NPN o PNP), un posible integrado protección
Diodo de la ruta del emisor-emisor y la secuencia de los pines. El símbolo de diodo se muestra con la polaridad correcta. Fila 2 muestra
El factor de amplificación actual (hfe =...) y la tensión umbral del emisor Base. Debes saber que el Probador puede
Medir el factor de amplificación con dos circuitos diferentes, el emisor común y el circuito de colector común (emisor
Seguidor). Sólo el resultado superior se muestra en la pantalla LCD.
Con transistores de germanio a menudo un ICEO de corriente de corte de colector con menos base corriente o una corriente residual de colector
Con la retención base al nivel de emisor se mide
Medición de los transistores JFET y D-MOS:
Debido a que la estructura del tipo JFET es simétrica, la fuente y el drenaje de este transistor no pueden ser diferidos. Normalmente uno de los parámetros de este transistor es la corriente del transistor con la puerta al mismo tiempo nivel fuente. Esta corriente se
A menudo más alto que la corriente, que se puede alcanzar con el circuito de medición del probador de Transistor con el 680ohm
Resistencia. Por esta razón, la resistencia 680ohm está conectada a la fuente. Así la puerta se pone con el crecimiento de la corriente
Sesgo negativo voltaje. El probador reporta la corriente fuente de este circuito y además el voltaje de sesgo de la puerta. Así
Varios modelos pueden ser diferidos. Los transistores D-MOS (tipo de agotamiento) se miden con el mismo método.
Usted debe saber para mejorar los transistores MOS (P-E-MOS o n-mos), que la medición del umbral de la puerta
La tensión (Vth) es más difícil con los valores de capacidad de la puerta. Puede obtener un valor de mejor voltaje, si conecta un condensador
Con un valor de algunos nF paralelos a la puerta/fuente. La tensión del umbral de la puerta se descubrirá con una corriente de drenaje
3.5mA para un P-E-MOS y unos 4mA para un N-E-MOS
Menú de funciones descripciones:
1. Switch
Introduzca esta función el probador se cerrará inmediatamente.
2. Transistor
Prueba de Transistor, es también la función predeterminada en el interruptor.
3. Frecuencia
Medición de frecuencia, para frecuencias inferiores a 25 kHz la medición normal es seguida por una medición de
Período de tiempo. Esta medición adicional sólo se sigue después de una medición normal de frecuencia.
4. f-generador
Generación de señales, esta función puede producir onda cuadrada. Con varios de frecuencia para elegir.
5. 10-bit PWM
La función "10-bit PWM" (modulación de ancho de pulso) genera una frecuencia fija (7812,5Hz) con pulso seleccionable
Anchura en el perno TP2. Con una prensa de tecla corta (<0,5 s) la anchura del pulso se incrementa en 1%, con una tecla más larga pulse el pulso
La anchura se incrementa en 10%. Si 99% se sobrepasa, 100% se resta del resultado. La función puede salir con una muy
Prensa de larga duración (> 1,3 S).
6. C + ESR @ TP1: 3
La función adicional "C + ESR @ TP1: 3 "selecciona una Medición de Capacidad independiente con ESR (serie equivalente
Medición en los pines de prueba TP1 y TP3. Se pueden medir las capacidades de 2 y micro; F hasta 50mF. Debido a que el
El voltaje de medición es sólo alrededor de 300mV, en la mayoría de los casos el condensador se puede medir "en circuito" sin precedentes
Desmontaje. La serie de mediciones se puede terminar con una larga prensa de RPEWS.
7. Selftest
Con la función del menú "Autoprueba" se hace una prueba completa con la calibración. Con esa llamada todas las funciones de prueba T1 a T7
Y también la calibración con condensador externo se hace cada vez.
8. Voltage
Medición de tensión, porque se conecta a las 10:1 (180 k: 20 K) el voltaje externo máximo puede ser
50 V, la medición también puede salir por rotación continua de los RPEWS.
9. Mostrar datos
La función, "Mostrar datos" muestra además del número de versión del software los datos de la calibración. Estos son los
Resistencia cero (R0) de la combinación pin 1:3, 2:3 y 1:2. Además de la resistencia de las salidas del puerto al lado 5 V
(RiHi) y al lado 0 V (RiLo) se muestran. Los valores de capacidad cero (C0) también se muestran con todas las combinaciones de pines (1:3,
2:3, 1:2 y 3:1, 3:2 2:1). Por fin los valores de corrección para el comparador (REF C) Y para el voltaje de referencia (REF R)
También se muestran. Cada página se muestra durante 15 segundos, pero usted puede seleccionar la siguiente página por una prensa clave o un giro correcto
Codificador rotatorio. Con un giro izquierdo del codificador rotatorio puede repetir la salida de la última página o volver a el
Página anterior.
10. FrontColor
Esta función puede cambiar el color de la fuente, el color del 16bit es encode en RGB (565) formato, que significa máximo rojo =
31, verde máximo = 63, máximo azul = 31 respectivamente. En la función, una prensa a corto plazo puede marcar el color base
Cambio, gire a la izquierda disminuye el valor y gire a la derecha. Una prensa de larga duración ahorrará el resultado y salida
Función, por favor tenga en cuenta el color delantero y el color de fondo no puede ser el mismo. Este caso el LCD no mostrará nada.
Si esto sucede, tienes que hacer una prueba. cómo introducir la autoprueba es descripciones en la página 2. la autoprueba cambiará la espalda
Color a color negro y fuente a blanco automáticamente. Cuando termine la autoprueba. Tendrás la oportunidad de modificar la
Color.
11. BackColor
Esta función es la misma que el color principal, excepto que cambia el color de fondo.
12. 1-|-3
Esta función puede medir la serie de capacitancia en TP1, TP3, esta función puede medir un condensador muy pequeño. Un
La prensa de larga duración saldrá de la función.
13. 1-3
Esta función puede medir la serie La Resistencia e inductancia en TP1, TP3, una prensa de larga duración saldrá de la función.
14. DS18B20
DS18B20 es un termómetro Digital con 1 protocolo de comunicación de alambre, parece un Transistor debido a la
Paquete de componentes de a-92, por lo que puede encajar en el probador de Transistor.
Cuando entren a esta función, la fila 2 del LCD se muestra una cadena "1 = GND 2 = DQ 3 = VDD ", significa TP1 del probador
Conecta el GND del DS18B20, y así sucesivamente. El probador no puede sentir la distribución pin del DS18B20, porque
DS18B20 es un circuito integrado. Debe según la cadena instalar el DS18B20.
El probador lee la temperatura primero comienza un "Convertidor T" [44 h] Comando, y luego la serie Lee
El 9 byte del "SCRATCHPAD" y la ROM de 64 bits. Busca los dos primeros bytes dentro del "SCRATCHPAD",
Conversión de este primer byte a lectura de temperatura legible en la fila 3 del LCD
