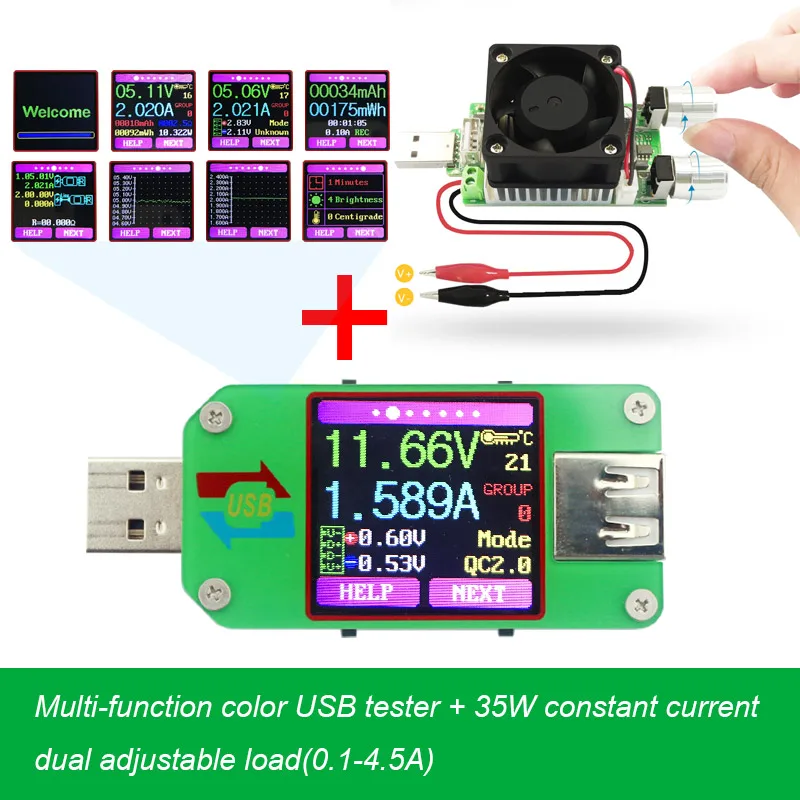

Probador de pantalla LCD de Color completo USB 2,0
Parámetro técnico:
Rango de medida de tensión: 4,50-24,00 V Resolución de medición de tensión: 0,01 V
Rango de medida de corriente: 0.000-3.000A Resolución de medición de corriente: 0.001A
Capacidad de acumulación de capacidad: 0-99999 mAh Tensión de medición de tensión: ± (0.2% + 1 dígito)
Precisión de medición de corriente: ± (0.8% + 3 dígitos)
Rango de medición de tiempo: 0-99h59min59s rango de impedancia de carga: 1,5-9999,9 Ω
Rango de temperatura:-10℃ ~ 100℃/0℉ ~ 200℉ error de medición de temperatura: ±3℃/±6℉
Ajuste del brillo de la pantalla: 0-5 nivel de tiempo de la pantalla automática: 1-9mins
Rango de actividad: 0.00A-3.00A rango de gráficos: 04,5-24,0 V
Pantalla de pantalla: 1,44 pulgadas de color pantalla LCD modo de reconocimiento de carga rápida: QC2.0 QC3.0
Frecuencia de refresco: 2Hz tamaño del producto: 71,2mm x 31,8mm x 12,4mm (HM24C) 71,2mm x 31,8mm x 11,3mm (UM24)
Nota:
1. HM24 no es una versión de comunicación, HM24C es versión de comunicación por Bluetooth.
2. PC software sólo soporte PC ventana 7 y superior.
3, manual del usuario, instrucción de instalación de software de PC y software de descarga de software de PC:
4. PC software soporte PC ventana (Win 7 y arriba) y teléfono Android (Android 5,0 y superior, soporte de 3 tipos de idioma, chino, inglés y Rusia)
5, manual del usuario, instrucción de instalación de software de PC y Android APP descargar enlace: http://www.mediafire.com/folder/0jt6xx2cyn7jt/UM24
6, para Android APP:
A: APP sólo soporta android 5,0 y superior. B: permitir la aplicación en el fondo, no ser limpiado. C: permitir la aplicación de Autoinicio. D: permitir la aplicación de la APP después de la pantalla cerrada, no ser limpiado.
7. Descripción video:
Aplicación prueba y otra función introducción: https://youtu.be/8uaKiSw0774
Https://www.youtube.com/watch?v=NqQWMXVAE48
Comentarios del cliente: A, https://www.ixbt.com/live/thunderheart/usb-tester-ruideng-um24c-s-bluetooth-podklyucheniem-k-pk-i-elektronnaya-nagruzka-na-15vt.html
B, https://www.ixbt.com/live/lexus08/rd-um24c-usb-20-color-lcd-display-tester.html
Cuando se carga, tensión usb, corriente, potencia, tiempo y así sobre la medida todos compatiblesApoyo QC2.0 (5 V/9 V/12 V/20 V), compatible QC3.0 (3,8 ~ 12 V +/-0,2 V paso) Android¡BC1.2 (5 V), iPhone 5 V/2.4A tensión de carga rápida y corriente de potencia!
Kit de aplicación de bluetooth para ordenador CSR
Monitoreo en tiempo Real de los datos de seguridad del teléfono móvil
-Cargador de envejecimiento
Función de la interfaz:
1: Interfaz interfaz principal
2: Interfaz de reconocimiento de carga rápida
3: Interfaz de grabación de datos
4: Interfaz de medición de Cable de conexión de Micro datos
5: Interfaz de gráficos de tensión
6: Interfaz de gráficos actual
7: interfaz de configuración
1: botones multifunción (totalmente 4 botones)
2: Puerto Micro USB
3: USB A Puerto macho
4: USB A Puerto hembra
5: 1,44 pulgadas pantalla LCD de Color
6: luz indicadora Bluetooth: cuando se conecta al software de control de ordenador de acogida, el indicador Bluetooth cambia de intermitente a estado constante. Al conectar, el icono Bluetooth se muestra en la pantalla. (Versión de comunicación Bluetooth solamente).
Instrucciones de funcionamiento:
Cuando la unidad se enciende por primera vez en la pantalla de bienvenida, se muestra seguido en breve por la pantalla de la interfaz principal.
Interfaz oculta: presionando cualquier botón mientras se enciende, el módulo mostrará tres opciones. La opción 1 selecciona la interfaz china y 2 selecciona la interfaz en inglés. La tercera opción es cero la lectura actual. (Asegúrese de que no hay carga conectada a la unidad). Manteniendo el botón paso a través de las 3 opciones. Suelte el botón en la selección deseada. Presionar y sostener el botón después de pasar a la tercera opción saldrá de la interfaz oculta.
1: valor de medición de tensión
2: valor de medición actual
3: valor de acumulación de capacidad
4: valor de acumulación de energía
5: temperatura
6: Número de grupo de datos en uso
7: impedancia equivalente de carga.
8: valor de medición de potencia
Presione el botón "ayudar" para introducir la interfaz como se indica anteriormente:
Presione y mantenga el botón "Siguiente" para cambiar el grupo de datos, el medidor puede proporcionar un total de 10 grupos de datos para guardar y ver. Están numerados 0-9.
Con los grupos 1-9 seleccionados el mAh actual y mWh se guardan después del apagado. Seguirán acumulando la próxima vez después de funcionar. Cuando el grupo de datos seleccionado es 0 entonces el mAh actual y mWh en ese momento se guardará temporalmente después de energía apagado; cuando el dispositivo esté encendido y ese valor será recordado y flash. Y cuando la batería acumulada sea superior a 1 mAh, los datos anteriores serán despejados y se reanudará la acumulación.
En el estado de un grupo de datos seleccionado, presione y mantenga el botón "ayudar" para borrar mAh y mWh para este grupo de datos.
Presione "siguiente" para cambiar a la interfaz de reconocimiento de carga rápida.
La interfaz principal 2 (Interfaz de reconocimiento de Carga Rápida)
9: D +: (DP) nivel de señal positiva de datos.
10: D-: (DM), nivel de señal negativa de datos.
11: visualización en modo: el producto identificará automáticamente un dispositivo con un modo de carga rápida compatible. En este momento el dispositivo admite el modo QC2.0 y QC3.0 solamente.
Pulse "siguiente" para cambiar a la interfaz de grabación de datos
Interfaz 3 (Interfaz de grabación de datos)
12: visualización en el tiempo: el tiempo total de grabación acumulado
13: valor de cese de baja corriente. REC: indicador de estado de grabación. 'REC' en rojo indica que la grabación se detiene. 'REC' en verde indica que la grabación está en progreso.
Después del encendido, cuando la corriente fluye es mayor que el valor de alto nivel actual. El sistema comienza automáticamente a grabar la capacidad y energía acumulada, y el tiempo ha transcurrido. Y el indicador 'REC' cambia de rojo a verde. Para establecer el alto valor de cese actual, pulse y mantenga el botón "Siguiente" para resaltar el valor y luego presione el botón 'next' para ajustar la valor según sea necesario. El valor se puede establecer entre 0.01A-y 0.30A. (10mA a 300mA).
Pulse "siguiente" botón para cambiar a la interfaz de medición de impedancia de cable de conexión de micro datos.
Interfaz principal 4 (Interfaz de medición de impedancia de Cable de conexión de Micro datos):
Este producto se puede utilizar para medir la resistencia de un cable de conexión de micro datos (Cable Micro USB).
14: 1. probador USB directamente conectado a la fuente de alimentación con voltaje y valores actuales mostrados.
15: Comprobador 2.USB conectado a través de un cable de conexión de datos (Cable USB) con voltaje y valores actuales mostrados.
16: R: Cable de conexión de datos (Cable Micro USB) resistencia.
Procedimiento de medición:
Primero, conecte el probador USB directamente al suministro de energía y ajuste la corriente de carga apropiada (recomendado 1A), presione y mantenga el botón "Siguiente" para comenzar a grabar los datos. El indicador deja de parpadear.
Segundo, desconecte el probador USB y reconecte al suministro de energía a través del cable de datos Micro USB y ajuste el corriente de carga al mismo valor que en el primer paso Pulse y mantenga el botón "Siguiente" comenzar Grabación de datos. La indicación del indicador deja de parpadear y el Cable de conexión de datos (Cable USB) se completa la prueba de medición de resistencia. El valor se muestra ahora.
Nota: Si durante el segundo paso la pantalla se vuelve negra, esto indica que la diferencia de tensión es demasiado alta y el probador entrará en la potencia 4,5 V-abajo estado. La corriente de carga debe reducirse. Y luego reinicie la medición desde el primer paso. Después del Cable de conexión de datos (Cable USB) se completa la prueba de resistencia, el probador debe ser alimentado y luego volver a Reanudar la medición
Pulse el botón "Siguiente" para cambiar a la interfaz de gráficos de tensión.
La interfaz principal 5 (Interfaz de gráficos de tensión):
Esta interfaz muestra la medición del voltaje a lo largo del tiempo en la gama 4,5 V-24,0 V y se ajustará automáticamente el rango mostrado en tiempo real para tener en cuenta las fluctuaciones de tensión.
Presione el botón "Siguiente" para cambiar a la interfaz de gráficos actual.
La interfaz principal 6 (Interfaz de gráficos Actual):
Esta interfaz muestra la medición actual a lo largo del tiempo en el rango 0.00A-3.00A y ajustará automáticamente la pantalla alcance en tiempo real para explicar las fluctuaciones actuales.
Presione el botón "Siguiente" para cambiar la interfaz de configuración.
Interfaz principal 7 (interfaz de configuración):
17: Auto pantalla fuera de tiempo
18: brillo de la pantalla
19: Pantalla de temperatura C/F
Presione y mantenga el botón "Siguiente" para pasar por las opciones de la pantalla automática de tiempo libre, pantallas de nivel de brillo y temperatura. Para el valor que deseas cambiar, luego pulse el botón "Siguiente" para cambiar la configuración. Para la configuración de la pantalla automática, pulse 'next' para repetir repetidamente las 10 opciones de 0 a 9 minutos. Para el ajuste de brillo de pantalla, pulse 'next' para repetir repetidamente las 6 opciones de 0 a 5 donde 0 es el nivel de brillo más bajo Y 5 es el más alto. Para las unidades de visualización de la temperatura, presionando el botón 'next' para ajustar la configuración entre C y F. para salir del menú Configuración Pulse y mantenga el botón 'next.
La instrucción de instalación del Software de Control de PC
Nota: Este producto sólo admite Windows 7 y superior.
1 Unzip el paquete de instalación
2 haga clic en Configuración para instalar
3 Conexión Bluetooth
3,1 vista Administrador de dispositivos
3,2 conectar bluetooth:
3.2.1 conexión Bluetooth es exitosa; habrá dos puertos serie. Seleccione el puerto de valor inferior. Por ejemplo, si los puertos configurados para Bluetooth son COM3 y COM4, seleccione COM3 para la conexión. O bien haz clic en el dispositivo bluetooth para ver el atributo, muestra el número de puerto correspondiente. -Puedes seleccionarlo.
3.2.2 cuando el indicador Bluetooth cambia de parpadear a estático, haga clic en “Connect
4. Function Introducción
Descripción de la interfaz de programa 4,1:
1: funciones básicas: pantalla giratoria, páginas siguientes
2: GRUPO de datos correspondiente: Interruptor del grupo de datos, Datos del grupo de datos
3: correspondiente a la interfaz principal de visualización 1: Interfaz de medición principal
4: correspondiente a la interfaz de pantalla principal 3: Interfaz de grabación de datos
5: correspondiente a la interfaz principal de visualización 2: Interfaz de reconocimiento de carga rápida
6: correspondiente a la interfaz de pantalla principal 7: Configuración de interfaz, pantalla de doble formato de temperatura
7: correspondiente a la interfaz principal de visualización 7: Configuración de la interfaz, brillo de la pantalla, tiempo libre de la pantalla.
8: correspondiente a la interfaz principal de pantalla 6: Interfaz de gráficos actual.
9: correspondiente a la interfaz de pantalla principal 5: Interfaz de gráficos de tensión.
4,2 gráficos y exportación de datos:
Coloque el ratón sobre el gráfico de medición de tensión/tiempo a continuación y seleccione las siguientes opciones:
4.2.1: copiar datos al portapapeles:
4.2.2: ajustar automáticamente el eje X:
4.2.3: exportar los datos al portapapeles:
Formato: número de punto de referencia en eje X, valor de tensión en ese punto de referencia.
Leer veces-电压曲线 voltaje 电压曲线
0 12,03
1 12,02
2 12,03
3 12,03
4 11,97
5 12,00
6 12,00
7 12,08
8 12,10
9 12,13
...
4.2.4: datos de exportación a Excel:
La escala X es ajustable a su preferencia. Puede exportar a todos los puntos de referencia de datos o, sólo exportar el conjunto de datos de grabación actual. Tenga en cuenta que los datos exportados son sólo para Microsoft Office Excel.
4.2.5: Exportación de imágenes simplificadas:
4.2.6: Carta Clara:
